Cuando acude al hospital para una revisión, el médico suele preguntar: "Hazte una ecografía B". ¿Qué es exactamente esta conocida "ecografía B"? ¿Cómo funciona? ¿Qué áreas puede examinar? ¿Tiene efectos nocivos? Como futuros técnicos médicos, es crucial comprender a fondo esta tecnología. Hoy, desmitifiquemos la ecografía B.
¿Qué es una ecografía B? ¡La "B" del nombre tiene mucha historia!
La ecografía B, en sus siglas en inglés, significa "diagnóstico por ultrasonido en modo B". Esta "B" no es un nombre casual:
"A": La ecografía en modo A es el modo de ultrasonido más antiguo. Al igual que un osciloscopio, solo muestra la posición y la amplitud de las ondas reflejadas, formando un gráfico unidimensional de puntos y líneas. Se utilizaba principalmente para la medición de distancias (como en la biometría temprana).
"B": La ecografía en modo B significa "modo de brillo". Muestra las señales de eco recibidas como puntos de luz de brillo variable, con ecos de intensidad variable que forman puntos de brillo variable. Mediante un escaneo rápido y continuo (compuesto por innumerables haces de sonido), estos puntos se unen en tiempo real en la pantalla para formar una imagen transversal bidimensional (escala de grises), que es lo que vemos como una imagen en blanco y negro de un órgano.
La ecografía de tipo A muestra las formas de onda y la profundidad, mientras que la de tipo B muestra la morfología y la estructura. Lo que solemos denominar "ecografía color" es en realidad una imagen transversal bidimensional mostrada por la ecografía de tipo B, con funciones de ecografía Doppler color (CDFI) o Doppler espectral superpuestas para mostrar información como la dirección y la velocidad del flujo sanguíneo.
Ojos de rayos X no invasivos: ¿Cómo funciona la ecografía B?
El principio fundamental de la ecografía B es simple pero extremadamente sofisticado:
1. Emisión de ondas sonoras: La sonda (también llamada transductor) del ecógrafo contiene un cristal piezoeléctrico especial. Al aplicarle una señal eléctrica, genera ondas ultrasónicas (con una frecuencia mucho mayor que la de las ondas sonoras audibles por el oído humano).
2. Penetración y reflexión: El haz ultrasónico emitido por la sonda penetra en el tejido humano. Cuando las ondas ultrasónicas entran en contacto con diferentes tejidos y órganos del cuerpo (como el hígado, los riñones, los vasos sanguíneos y los fetos), una parte de la onda sonora se refleja como un eco.
3. Recepción y decodificación: El cristal piezoeléctrico de la misma sonda también detecta la débil señal ultrasónica de retorno y la convierte en una señal eléctrica. 4. Imagen: La computadora del equipo calcula la ubicación e intensidad del punto de reflexión basándose en la intensidad y el tiempo de retorno de la señal de eco recibida. (Cuanto más alejada esté la estructura de la sonda, mayor será el tiempo de retorno del eco; cuanto mayor sea la diferencia de densidad tisular a ambos lados de la interfaz, más intensa será la reflexión).

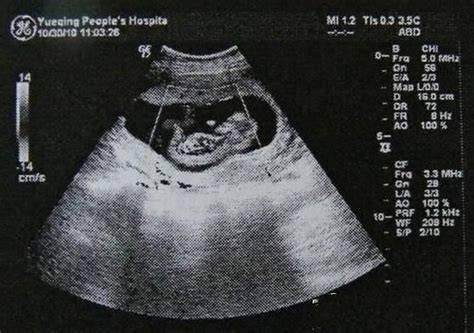

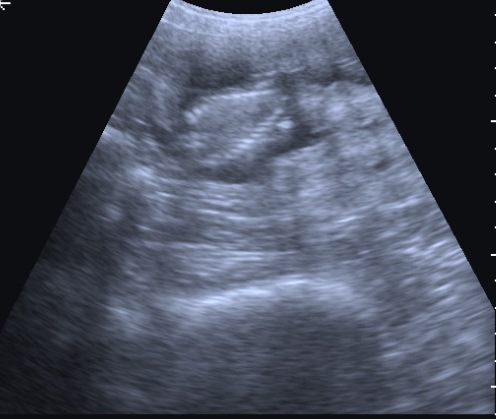

5. Visualización de las estructuras: Finalmente, esta información se convierte en puntos en escala de grises en la pantalla. Este conjunto de innumerables puntos forma la imagen anatómica transversal que vemos: los ecos fuertes aparecen en blanco brillante (como los huesos y las calcificaciones), mientras que los ecos débiles aparecen en gris oscuro o negro (como los quistes de líquido). Los diferentes tejidos tienen diferentes intensidades de eco, lo que permite visualizar la forma, el tamaño y la estructura de los órganos y las lesiones. En la visualización en tiempo real, incluso podemos ver los procesos dinámicos de los órganos (como el latido del corazón y los movimientos fetales).

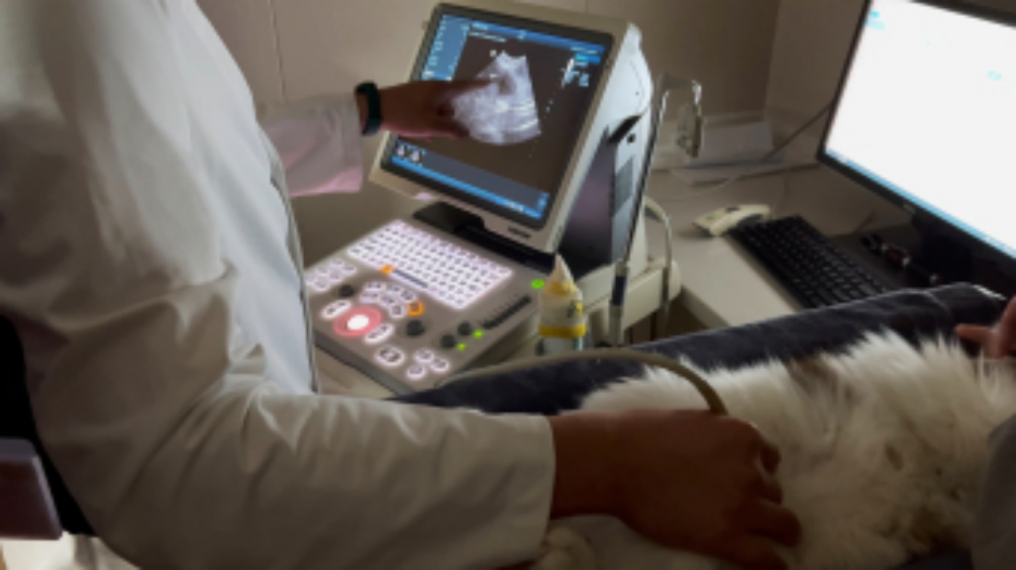

Un ecógrafo consta de:
La unidad principal (consola)
El cerebro y el núcleo, responsables de la transmisión, recepción, procesamiento, cálculo y generación de imágenes de las señales.
La pantalla
Muestra la imagen ecográfica.
El componente principal: la sonda (transductor)
Función: Actúa como altavoz para transmitir las ondas ultrasónicas y como micrófono para recibir los ecos.
Diversidad: Las sondas varían en forma y frecuencia según la zona de examen:
▪ Sonda de matriz convexa: La más utilizada (p. ej., exploraciones abdominales y pélvicas).
▪ Sonda de matriz lineal: Se utiliza comúnmente para tejidos superficiales (p. ej., tiroides, mama y vasos sanguíneos).
▪ Sonda intracavitaria: Como las sondas transvaginales y transrectales, que proporcionan una visión más clara de los órganos pélvicos.
▪ Sonda de matriz en fase: Se utiliza comúnmente para exploraciones cardíacas (p. ej., ecografía Doppler color cardíaca).
Selección de frecuencia: Las sondas de alta frecuencia ofrecen alta resolución (detalles más nítidos) pero menor penetración (aptas para tejidos superficiales). Las sondas de baja frecuencia ofrecen mayor penetración (aptas para órganos más profundos), pero una resolución relativamente menor. Los técnicos deben seleccionar la sonda adecuada según el objetivo del examen.
¿Qué puede visualizar la ecografía B? ¡Ampliamente utilizada en la práctica clínica!
Las ecografías abarcan una amplia gama de áreas, abarcando casi todos los sistemas del cuerpo (los órganos que contienen aire, como los pulmones y los intestinos, se ven significativamente afectados por la interferencia del aire):
01 Abdomen: Hígado, vesícula biliar, páncreas, bazo y riñones (evaluación de tamaño, morfología, estructura y presencia de cálculos, quistes y tumores).
02 Sistema urinario: Riñones, uréteres y vejiga (evaluación de cálculos, hidropesía, tumores e hiperplasia prostática benigna).
03 Ginecología: Tamaño, posición y desarrollo del útero y los ovarios; monitoreo de folículos; diagnóstico de miomas, quistes y embarazos ectópicos; y monitoreo del desarrollo fetal durante el embarazo. 04 Obstetricia: Cribado fetal (gammagrafía nasofaríngea, cribado de anomalías fetales mayores y menores), evaluación de la ubicación placentaria y del volumen de líquido amniótico.
05 Cardiología (ecocardiograma): Evaluación de la estructura cardíaca (tamaño auricular y ventricular, apertura y cierre valvular), la función (función sistólica y diastólica, fracción de eyección) y el derrame pericárdico (que requiere sondas cardíacas especializadas y equipo más avanzado). 06 Órganos superficiales: Tiroides (nódulos, agrandamiento), mama (bultos, quistes), masas superficiales, ganglios linfáticos.
07 Vascular: Combinado con la función Doppler, permite evaluar afecciones vasculares cervicales (placas en la arteria carótida, estenosis), afecciones vasculares de las extremidades (arteriosclerosis, trombosis, insuficiencia valvular venosa), etc.
08 Sistema musculoesquelético: Tendones (desgarros, inflamación), ligamentos, lesiones de tejidos blandos, derrames articulares. 09 Guía intervencionista: Guía en tiempo real para punciones, biopsias, colocación de catéteres y otros procedimientos (como biopsia hepática, biopsia renal y drenaje de derrame pleural/peritoneal).
¿Qué preparativos se necesitan antes del examen?
Los requisitos para las diferentes áreas de examen varían. Es fundamental seguir las instrucciones de preparación del médico, ya que esto es crucial para la claridad de la imagen:
Ayuno
(Generalmente, ayuno de 8 horas). Los exámenes abdominales (hígado, vesícula biliar, páncreas, bazo, etc.) requieren ayuno para reducir la interferencia de gases gastrointestinales. Evite los alimentos que producen gases 1 o 2 días antes del examen. Retención de la orina (vejiga llena)
Los exámenes pélvicos, del tracto urinario (vejiga, próstata) y obstétricos tempranos a menudo requieren retención de la orina. Esto abre una ventana acústica, expulsando los gases intestinales y facilitando la visualización del útero, los anexos, la pared vesical y las estructuras subyacentes. La vejiga se puede vaciar inmediatamente después del examen.
No se requiere preparación especial
Los exámenes de tiroides, mama, vasos de extremidades y masas superficiales generalmente no requieren preparación especial.
Ropa
Use ropa holgada que deje al descubierto la zona a examinar. Informe a su médico sobre su historial médico, procedimientos quirúrgicos y medicamentos.
Interpretación de las imágenes ecográficas
Las imágenes ecográficas son cortes bidimensionales compuestos por diferentes niveles de escala de grises. El médico/técnico evaluará exhaustivamente la imagen basándose en características como la forma, el tamaño, los límites, la ecogenicidad interna (uniforme/no homogénea, alta/baja/anecoica), la ecogenicidad (p. ej., ductal, reticular) y la presencia de realce/atenuación de la ecogenicidad posterior. Informe del examen: Un ecografista cualificado (generalmente un médico) proporcionará un diagnóstico basado en la imagen y los datos clínicos. El informe describe las características estructurales y proporciona una opinión diagnóstica (p. ej., "Posible quiste considerado", "Nódulo sólido, se recomienda realizar más estudios", etc.). ¿Es segura la ecografía?
1. Sin radiación: La ecografía utiliza ondas mecánicas (ultrasonidos), no tecnologías como rayos X o radioisótopos que emiten radiación ionizante.
2. Segura y fiable: Amplias investigaciones médicas y la práctica clínica a largo plazo han demostrado que la energía ultrasónica utilizada para el diagnóstico médico es segura e inocua para el tejido humano. Incluso para las revisiones prenatales de rutina, actualmente se reconoce como una de las modalidades de imagenología más seguras.
3. No invasiva y cómoda: No requiere inyecciones (ultrasonido convencional), el examen es relativamente cómodo (excepto por la necesidad de contener la orina) y puede repetirse.
Nota: Si bien es segura, la energía ultrasónica no es completamente inocua. Debe utilizarse de forma adecuada y según sea necesario, bajo la supervisión de personal médico profesional.
Nuevos avances y perspectivas futuras en la tecnología de la ecografía
La tecnología de la ecografía evoluciona rápidamente y es una rama clave de la imagenología médica:

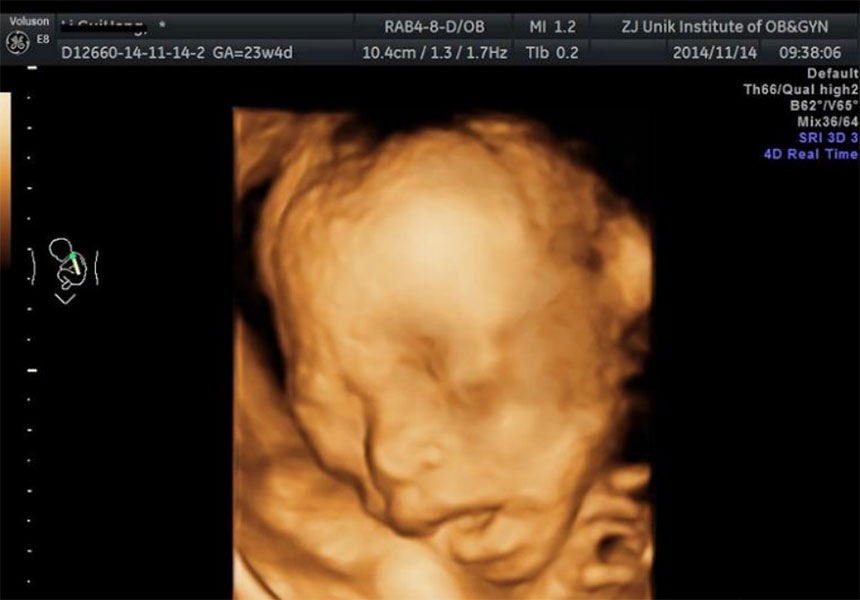

Ecografía 3D/4D
De imágenes dinámicas 2D a 3D (la imagen facial fetal es la característica más sorprendente). Ultrasonido con contraste
La inyección intravenosa de un agente de contraste especial de microburbujas mejora significativamente la detección y caracterización de lesiones pequeñas (especialmente en el hígado).
Elastografía
Evaluación de la rigidez tisular (p. ej., el grado de fibrosis hepática y la firmeza de los nódulos mamarios/tiroideos).
Ultrasonido intervencionista
Las áreas de aplicación se expanden continuamente, pasando del diagnóstico al tratamiento de precisión.
Inteligencia Artificial (IA)
La interpretación de imágenes asistida por IA, la medición automatizada y el diagnóstico asistido de lesiones mejorarán significativamente la eficiencia y la precisión del diagnóstico. Este será uno de los campos de batalla del futuro para el talento en tecnología médica.
Conclusión sobre la ecografía B
La ecografía B es como tener un par de "ojos agudos" no invasivos, ya que utiliza ondas ultrasónicas para penetrar el tejido humano y revelar sus secretos internos. Es segura, cómoda y práctica, lo que la convierte en una herramienta indispensable en el diagnóstico clínico. Como futura fuerza en tecnología médica, ya sea estudiando tecnología de imágenes, pruebas de laboratorio médico o medicina clínica, una comprensión profunda de los principios y aplicaciones de la ecografía B sentará una base sólida para su futura carrera.
