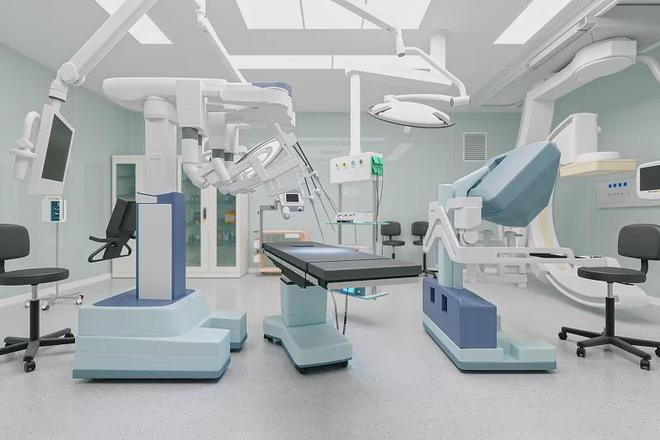

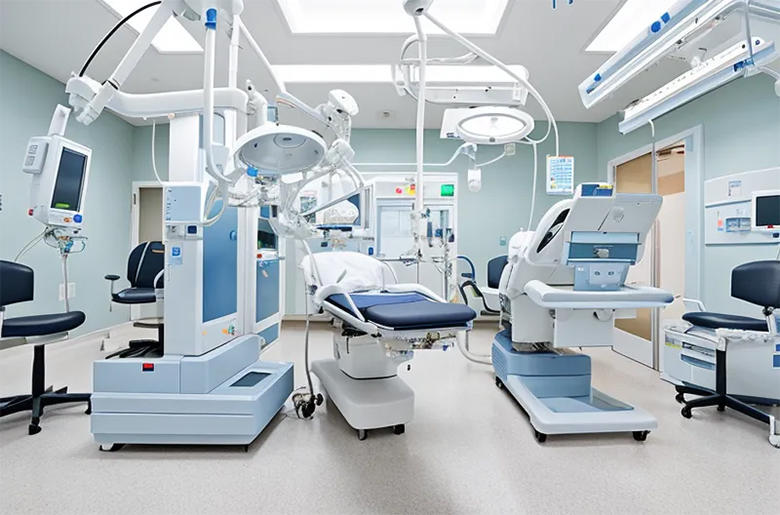

Imaginez une salle d’opération orthopédique : une vis est sur le point d’être implantée à un emplacement critique. Le chirurgien principal ordonne calmement : « C-Arm, fluoroscopie ! » Tous les membres de l’équipe se réfugient derrière l’écran en plomb et appuient sur la pédale. Pourtant, le précieux appareil, coûtant plusieurs centaines de milliers de dollars, ne produit aucune image. La sueur froide imprègne les blouses chirurgicales – le temps passe, la zone opératoire reste exposée, les instruments métalliques ne sont pas positionnés correctement, et le risque d’exposition aux radiations augmente… Une intervention soigneusement planifiée tombe instantanément dans le chaos.
La fiabilité des équipements médicaux est cruciale, et celle des C-arm l’est encore plus. Alors qu’un scanner CT ou un DR en panne peut simplement être reporté, une défaillance d’un C-arm pendant une opération peut retarder la chirurgie ou même causer des blessures graves. Le C-arm doit fonctionner de manière stable, fournir des images précises et maintenir une qualité d’image optimale dans un environnement exigeant. Même un câble mal connecté, un détecteur défectueux ou un système planté peut interrompre l’opération et créer des risques pour le patient.
La fiabilité ne s’atteint pas simplement à la production ; elle se conçoit dès le départ. La conception de la fiabilité n’est pas un correctif après coup, mais un processus d’ingénierie systémique impliquant la gestion du cycle de vie complet du produit.
Qu’est-ce que la fiabilité ?
En ingénierie, la fiabilité est définie comme « la capacité d’un produit à accomplir sa fonction spécifiée dans des conditions données pendant une période donnée ». Dans le contexte des équipements médicaux, elle inclut plusieurs indicateurs clés :
-
Reliabilité (Reliability) : probabilité qu’aucune panne ne survienne dans une période donnée
-
Temps moyen entre pannes (MTBF) : durée moyenne avant qu’une panne se produise
-
Taux de panne (λ) : fréquence des pannes par unité de temps
Pour un C-arm, la fiabilité ne se limite pas au matériel :
-
Le système d’imagerie produit-il constamment des images stables ?
-
Les moteurs et actionneurs se déplacent-ils avec précision ?
-
Le logiciel de contrôle résiste-t-il aux interférences ?
-
Le dispositif tolère-t-il les erreurs d’utilisation en salle d’opération ?
Les conséquences d’une faible fiabilité peuvent inclure :
-
Interruption de la chirurgie et prolongation du temps opératoire
-
Diagnostics erronés ou manqués
-
Insatisfaction des hôpitaux et diminution des commandes
-
Coûts de maintenance élevés et risques de responsabilité médicale
Dès la phase de conception, la fiabilité doit être un objectif central, intégrée aux trois étapes majeures de la R&D : concept, conception et test.
Phase de Concept : Planifier la Fiabilité Dès le Début
1. Analyse des besoins utilisateurs et modélisation des scénarios d’usage
De nombreux problèmes de fiabilité naissent dès le concept. Par exemple, un C-arm mobile peut subir des tensions sur les câbles ou des déconnexions des connecteurs si le mouvement n’a pas été correctement pris en compte.
Considérations clés :
-
Modélisation de la salle d’opération (emplacement, câbles, circulation)
-
Mobilité de l’équipement (ascenseurs, portes)
-
Habitudes du personnel médical (reconnexion fréquente, débranchements)
-
Conditions de transport et stockage (températures extrêmes, vibrations)
Outils recommandés :
-
Carte de parcours utilisateur (User Journey Mapping)
-
Analyse des modes de défaillance (Use-case FMEA)
-
Analyse des scénarios exceptionnels
-
Définition des objectifs et modèles de fiabilité
2. Architecture et choix des solutions
L’architecture influence directement la stabilité future :
-
Modularité pour faciliter la maintenance
-
Redondance sur les composants critiques (double alimentation, double limite)
-
Choix de composants éprouvés sur le marché
-
Marges de sécurité sur les composants critiques (tube à rayons X, composants haute tension, dissipation thermique)
Phase de Conception : La Fiabilité Comme Accumulation de Détails Techniques
1. Sélection des composants
-
Composants industriels (MCU, mémoire, modules d’alimentation) avec large plage de température
-
Composants à haut MTBF certifiés (UL, CE)
-
Conception anti-interférences (TVS, filtres EMC, isolation optique)
2. Conception du circuit et de la structure
-
Chemins de retour courts pour l’alimentation et la masse sur le PCB
-
Connecteurs avec verrouillage pour prévenir les déconnexions
-
Couples de serrage définis pour toutes les vis
-
Analyse par éléments finis (FEM) pour les pièces critiques
-
Renforcement des câblages par collage ou supports
3. Fiabilité logicielle
-
Mécanismes watchdog pour éviter les blocages
-
Architecture logicielle modulaire et gestion par machine à états
-
Tolérance aux erreurs pour détecteurs et moteurs (ex : reconnexion automatique)
4. Gestion thermique et compatibilité électromagnétique
-
Simulation thermique pour dissipateurs et flux d’air
-
Calcul et protection de la capacité thermique de l’anode et du tube
-
Ventilation active avec contrôle PWM
5. Protection contre les scénarios exceptionnels
Phase de Test : Vérification de la Fiabilité
1. Tests en conditions normales
-
Vérification répétée des commandes et interfaces
-
Fonctionnement continu 72h pour contrôler courant, tension et température
-
Simulation du flux de travail opératoire (captation d’images, stockage, déplacement)
2. Tests environnementaux
3. Tests de durée de vie accélérés (HALT)
-
Application de conditions extrêmes pour révéler les faiblesses des composants électriques et mécaniques
-
Études de cas : un levier de frein de C-arm testé pour 10 ans de fonctionnement mais défectueux à cause d’un sens de serrage inversé
-
Phase Post-Marché : Maintien de la Fiabilité et Exploitation
1. Lancement en petites séries
2. Formation et tolérance aux erreurs
-
Interfaces conviviales pour réduire les erreurs
-
Mécanismes anti-erreurs (confirmation avant exposition X-ray)
-
Journaux et guides d’opération
3. Maintenance et surveillance à distance
-
Module de suivi pour paramètres critiques : nombre d’expositions, codes d’erreur, connectivité réseau
-
Plateforme cloud pour mise à jour OTA et maintenance prédictive
4. Analyse des données de maintenance
Conclusion : La Fiabilité Comme Avantage Concurrentiel
Un équipement médical fiable ne se limite pas à une image nette ou à des fonctionnalités riches. La fiabilité doit être intégrée à toutes les étapes : analyse des besoins, contrôle qualité des fournisseurs, conception, tests extrêmes et exploitation continue.
Chez Ysenmed, la fiabilité est au cœur de la conception de chaque C-arm et équipement d’imagerie médicale. Grâce à des ingénieurs spécialisés en fiabilité, à des essais rigoureux et à une compréhension approfondie des besoins cliniques, nous produisons des appareils sur lesquels les chirurgiens peuvent compter et qui offrent aux patients une sécurité maximale.
