Spécifications physiques et environnementales | |
Dimensions (L × H × P) | 704 mm × 1403 mm × 750 mm |
Masse | 100kg (unité de base)
|
Humidité de stockage : | ≤93% (sans condensation)
|
Humidité de fonctionnement | ≤80% (sans condensation) |
Spécifications électriques | |
Secteur | 100~240V CA, 50/60Hz |
La batterie | 24 V CC, min 120 min |

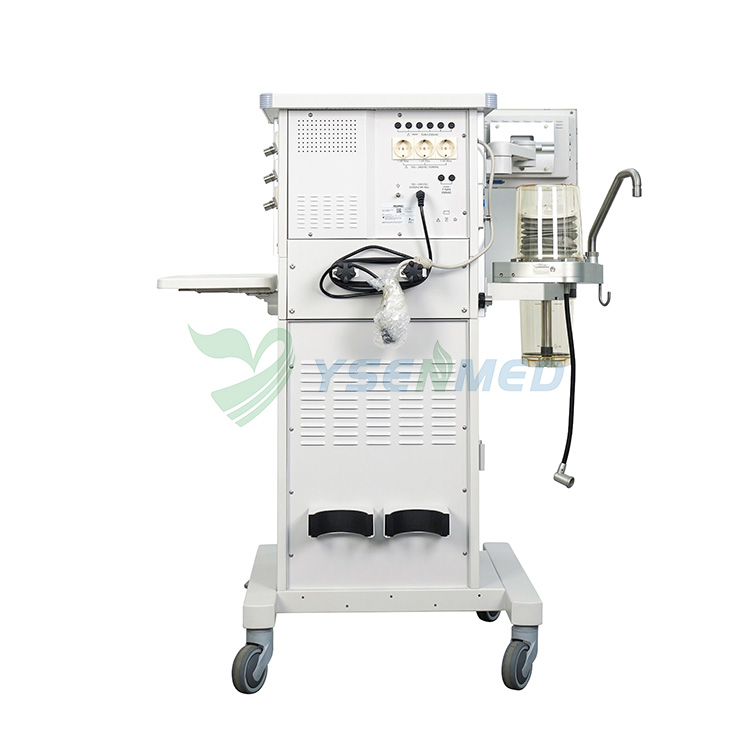

Prises électriques | 3 à l'arrière, 1,5 A individuel |
Spécifications pneumatiques | |
Approvisionnement en gaz | Air, O2, N2O ; 280kPa ~ 600kPa |
Débitmètres | Gamme O2 : 0~1L/min ; 1~10L/minute
Gamme N2O : 0~1L/min ; 1~10L/minute
Gamme d'air : 0~1L/min ; 1~10L/minute Plage d'O2 auxiliaire : 0 ~ 12 L/min |
Système de gaz | Rétroéclairage du débitmètre
Alarme de panne d'alimentation en oxygène
Système de coupure N2O
Chasse d'O2 : 25~75L/min |
ACGO | Sortie de gaz commune auxiliaire en option |
AGSS | Système d'évacuation des gaz anesthésiques en option
|
Spécifications du système respiratoire | |
Modes de fonctionnement | Fermé, Semi-fermé, Semi-ouvert |
Cartouche de CO2 | 2 vrac (3L) ou 2 prépacks,
bidon simple en option (1,8 L) |
Gamme APL | Respiration spontanée (SP) -70 cmH2O |
Matériel | Autoclavable (sauf cellule O2 et manomètre mécanique) |
By-pass CO2 | Facultatif |
Spécifications du ventilateur | |
Mode piloté | Entraînement pneumatique et commande électronique |
Types de patients | Adulte, Pédiatrique |
Modes d'aération | IPPV, PCV, SIMV+PS, PS et manuel |
Modes de réglage | Touche tactile et molette de navigation |
Volume courant | 20 ~ 1500 ml |
Fréquence de ventilation | 4 ~ 100bpm |
Rapport I:E | 4:1~1:8 |
Plage de pression (inspirée) | 5~70cmH2O |
Plage de pression (support) | 3~50cmH2O |
PIAULEMENT | Arrêt, 3 ~ 30 cmH2O |
Tpente | 0~2s |
Plateau inspiratoire | Désactivé, 5 % ~ 60 % Ti |
Sensibilité de déclenchement | 1~15L/minute |
Compensation | Conformité et compensation des fuites,
compensation de gaz frais et compensation d'altitude |
Surveillance du ventilateur | |
Afficher | Écran couleur TFT 10,4" |
Pression | Ppeak, Pplat,Pmean,PEEP |
Volumes | MV, Vt, Fréq |
