| 1 : |
Résumé des principales spécifications et du système |
| 1.1 |

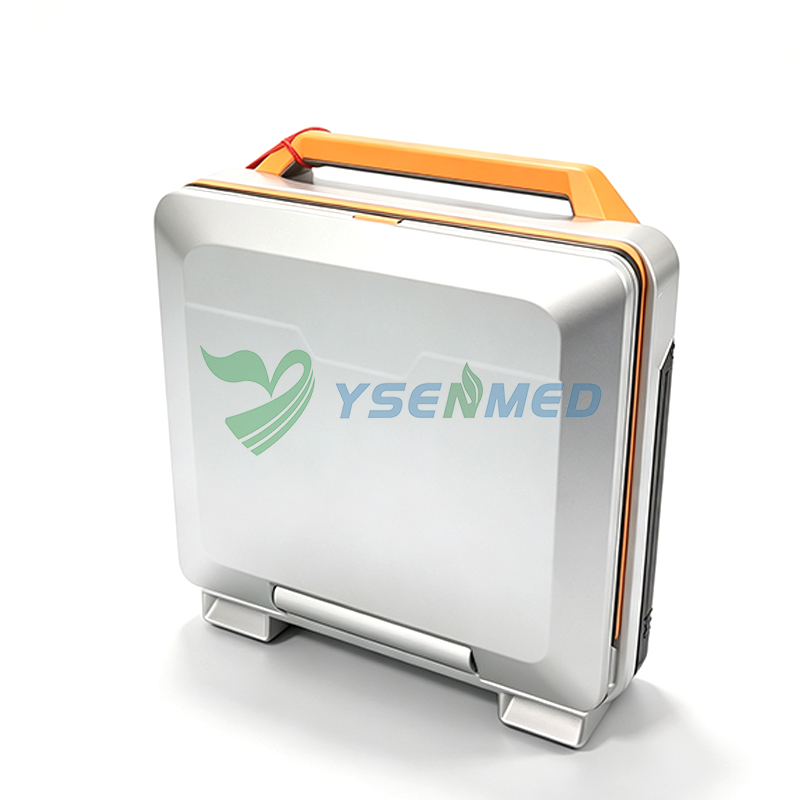

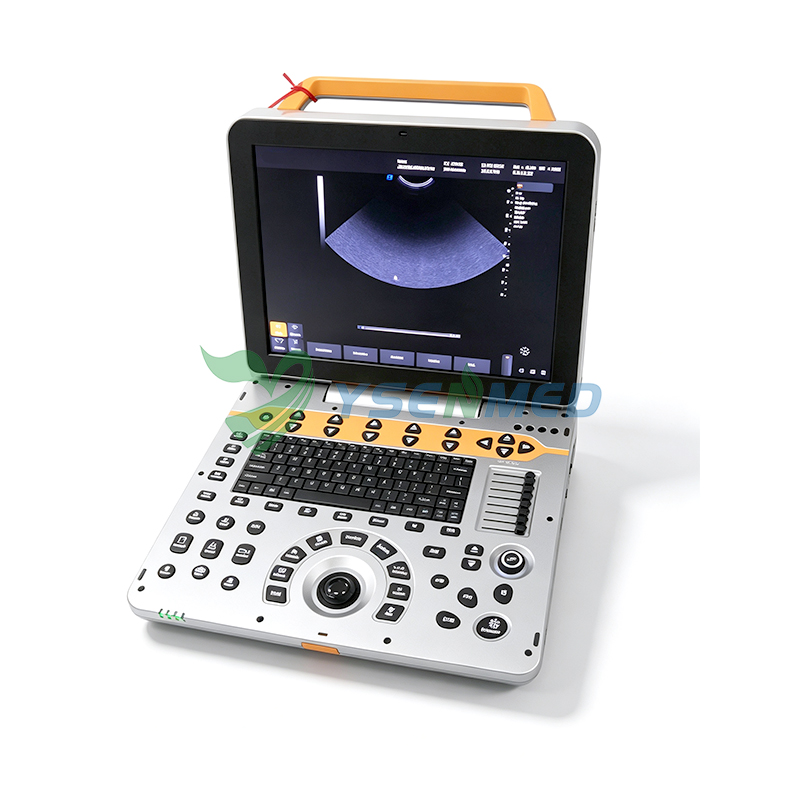

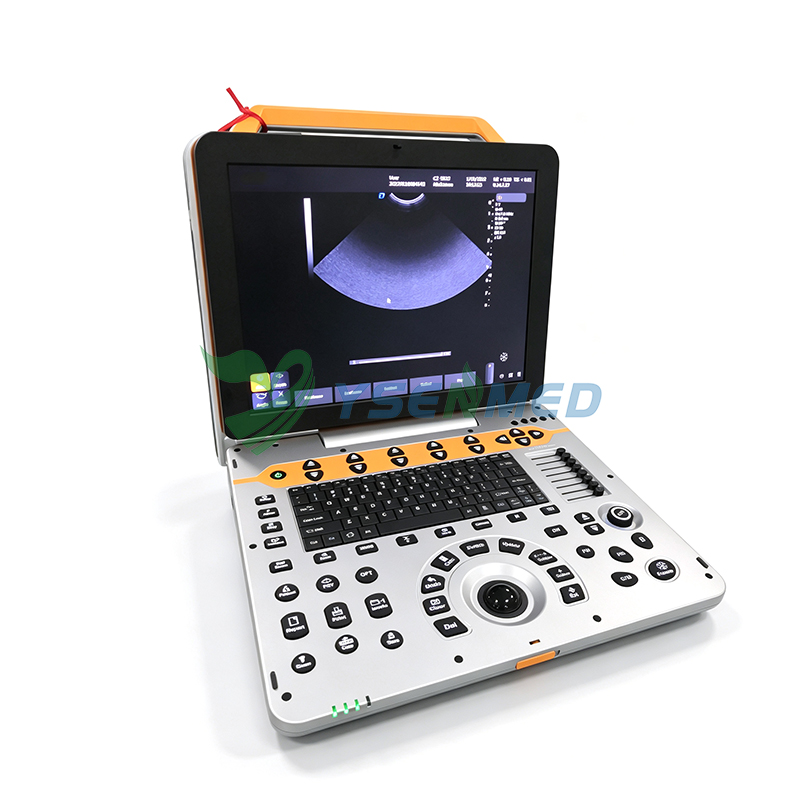

Échographe Doppler couleur numérique portable et unité principale |
| 1.2 |
Système d'exploitation hôte Ultrasonic : Système d'exploitation Windows |
| 1.3 |
Applications :
Abdomen, obstétrique, gynécologie, cœur, système urinaire, petits organes, superficiel, vaisseaux sanguins, pédiatrie, nouveau-nés , système musculo-squelettique |
| 1.4 |
Sonde s :
Sonde convexe, sonde transvaginale , sonde linéaire, sonde micro-convexe, sonde cardiaque, volume 4D
sonde |
| 1.5 |
Applications et rapports :
Abdominal, obstétrique, gynécologie, cardiaque, urinaire, petites parties, superficiel, vasculaire, pédiatrique , logiciels de mesure avancés, logiciels de création de rapports, logiciels de gestion de cas, etc. |
| ☆1.6 |
de l'intima de l'artère carotide ( IMT) |
| ☆1.7 |
Mesure automatique de l'enveloppe spectrale |
| 1.8 |
Transmission et réception entièrement numériques du synthétiseur de faisceau |
| 1.9 |
Doppler couleur (C) |
| 1.10 |
Imagerie Doppler pulsée (PW) |
|
|
| 1.12 |
Doppler à ondes continues (CW) |
| ☆1.13 |
Imagerie synchrone en temps réel B/C/D |
| ☆1.14 |
Doppler de puissance (PDI) |
| ☆1.15 |
Doppler de puissance directe (DPDI) |
| 1.16 |
Imagerie en mode M |
| ☆1.17 |
Imagerie anatomique en mode M |
| ☆1.18 |
Imagerie Doppler couleur en mode M |
|
|
| ☆1.20 |
Imagerie Doppler tissulaire (TDI) |
| ☆1.21 |
Imagerie de la vitesse de déformation (SRI) |
| 1.22 |
Imagerie harmonique tissulaire (THI) |
| 1.23 |
Imagerie harmonique de fusion (FHI) |
| 1.24 |
Imagerie à réduction de speckle (SRI) |
|
|
| ☆ 1,26 |
Imagerie de déflexion |
| ☆ 1,27 |
Imagerie trapézoïdale |
| 1,28 |
Optimisation adaptative de la vitesse |
| ☆1.29 |
3D à main levée |
| 1.30 |
Imagerie 3D en temps réel (3D/4D) |
| 1.31 |
DICOM 3.0 |
| 1,32 |
Moniteur : 15 pouces, écran ultrasonique haute définition |
|
|
| 1,34 |
Presse-papiers physique : enregistrez l’image située à gauche de l’écran, qui peut être directement enregistrée ou supprimée. |
| 1,35 |
Le système dispose d'une fonction de mise à niveau sur place |
| 1,36 |
Présupposition : pour différentes inspections des viscères, prérégler les conditions d’inspection pour obtenir la meilleure image, réduire le réglage de l’opération et utiliser les réglages externes et les combinaisons de régulation couramment utilisés. |
| 1,37 |
Interface de sonde : 3 actives |
| 1,38 |
10 types de langages système |
| 1,39 |
Profondeur : ≥ 360 mm ; |
| 1,40 |
Imagerie étendue |
| 2 : |
Sonde s |
| 2.1 Sonde convexe |
Fréquence fondamentale : 2,0 MHz / 2,3 MHz / 2,5 MHz / 3,0 MHz / 3,5 MHz / 4,0 MHz / 4,6 MHz / 5,0 MHz / 5,4 MHz
Fréquence harmonique :
4,0 MHz/4,6 MHz/5,0 MHz |
2.2
sonde linéaire |
Fréquence fondamentale : 4,0 MHz / 4,6 MHz / 5,0 MHz / 6,0 MHz / 7,0 MHz / 8,0 MHz / 9,2 MHz / 10,0 MHz / 12,0 MHz / 13,3 MHz
Fréquence harmonique :
8,0 MHz/9,2 MHz/10,0 MHz, |
| 2.3 Sonde transvaginale |
Fréquence fondamentale :
3,0 MHz/3,5 MHz/4,0 MHz/5,0 MHz/5,4 MHz/6,0 MHz/7,0 MHz/8,0 MHz/10,0 MHz
Fréquence harmonique :
6,0 MHz/7,0 MHz/8,0 MHz, |
| 2.4 Sonde micro -convexe |
Fréquence fondamentale :
3,0 MHz/3,5 MHz/4,0 MHz/5,0 MHz/5,4 MHz/6,0 MHz/7,0 MHz/8,0 MHz
Fréquence harmonique :
6,0 MHz/7,0 MHz/8,0 MHz, |
| 2.5 Sonde cardiaque |
Fréquence fondamentale : 1,7 MHz/1,9 MHz/2,1 MHz/2,5 MHz/3,0 MHz/3,4 MHz/3,8 MHz/4,2 MHz/5,0 MHz
Fréquence harmonique :
3,4 MHz/3,8 MHz/4,2 MHz |
2.6
Sonde volumétrique 4D |
Fréquence fondamentale :
2,0 MHz/2,5 MHz/3,0 MHz/3,3 MHz/3,7 MHz/4,0 MHz/5,0 MHz/6,0 MHz
Fréquence harmonique :
4,0 MHz/5,0 MHz/6,0 MHz |
| 3 : |
Mode d'imagerie 2D |
| 3.1 |
Gain : 0 à 100, réglable par paliers (2 niveaux). |
| 3.2 |
TGC : réglable à 8 segments |
| 3.3 |
Point de mise au point maximal : ≥7, qui peut être déplacé tout au long du processus. |
| 3.4 |
Réduction du speckle : 0-5, niveau 5 |
| 3.5 |
Synthèse spatiale : 0-2, 2 niveaux (sonde linéaire : 3 niveaux, sonde cardiaque : 0) |
| 3.6 |
Dynamique : 30-180°, 35 niveaux, réglable par paliers (5 niveaux). |
| 3.7 |
Densité des lignes : faible, moyenne, élevée, 3 niveaux |
| 3.8 |
Corrélation des trames : niveau 0-4,4 |
| 3.9 |
Réduction du bruit : 0-5, 5 niveaux |
| 3.10 |
Amélioration des bords : 0-5, 5 niveaux |
| 3.11 |
Puissance sonore : 2-10, niveau 9 |
| 3.12 |
Échelle de gris : 0-67, niveau 67 |
| 3.13 |
Fausses couleurs : 0-67, niveau 67 |
| 3.14 |
Style d'image : Comparaison douce, 2 niveaux |
|
L'écran affiche en temps réel la puissance vocale, la fréquence de la sonde, la plage dynamique, la pseudo-couleur, le niveau de gris et 11 autres paramètres réglables. |
| 4 : |
Mode d'imagerie Doppler couleur |
| 4.1 |
Gain de sang : 0-100, étape 2 |
| 4.2 |
Affichage des paramètres : Vitesse, Variance |
| 4.3 |
Système de retenue B (B/W) : 0-7, niveau 7 |
| 4.4 |
Parcours rapide : 0-8, 8 niveaux |
| 4.5 |
d'échantillons : 6-24, 7 niveaux |
| 4.6
|
